產品概述
聯係我們

1，工作原理

LVDT(Linear Variable Differential Transformers)
LVDT位移傳感器采用差動變壓器原理，將直線移動的機械量轉變為電量，利用它對位置移動過程及移動量進行自動監測和控製。
LVDT位移傳感器產品，產生的電信號輸出與其分離式鐵芯的位移成正比。它在不鏽鋼殼內布置一個初級線圈，並在其左右各布置一個次級線圈，呈對稱分布。一個可動的合金鐵芯在線圈組內移動，為線圈的磁通量提供路徑。當通過外部交流電源給初級線圈通電後，兩個反相連接的次級線圈中將產生極性相反的電壓。因此，兩個電壓之差為LVDT的淨輸出值，當鐵芯位於中間或零位，淨輸出為零。當鐵芯離開零位，鐵芯所趨向的次級線圈的電壓相應增加。同時，另一側線圈的感應電壓相應降低。鐵芯的運動產生隨它的位置變化而變化的線性差輸出值。當鐵芯從零位的一側移至另一側時，此時輸出相位相反的電壓。

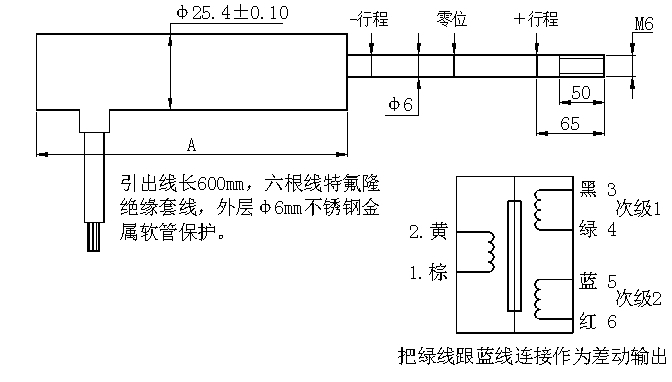

LVDT是位移傳感器由三組線圈組成，初級線圈一組，引出線為棕色、黃色；次級線圈兩組，引出線一組為黑色、綠色，另一組為藍色、紅色。

2，技術參數

型號	線性範圍			外形長度A mm	外形直徑 mm	活動杆螺絲
型號	mm	mm	英吋	外形長度A mm	外形直徑 mm	活動杆螺絲
ENT 500TD	0-25	±12.5	±0.5	160	φ25.4	M6×50
ENT 700TD	0-35	±17.5	±0.7	160	φ25.4	M6×50
ENT 1000TD	0-50	±25.0	±1.0	185	φ25.4	M6×50
ENT 2000TD	0-100	±50.0	±2.0	270	φ25.4	M6×50
ENT 3000TD	0-150	±75.0	±3.0	360	φ25.4	M6×50
ENT 4000TD	0-200	±100	±4.0	360	φ25.4	M6×50
ENT 5000TD	0-250	±125	±5.0	450、500	φ25.4	M6×50
ENT 6000TD	0-300	±150	±6.0	600	φ25.4	M6×50
