ENT100係列電渦流傳感器采用了新材料和新工藝，其精度、溫度穩定性、線性和頻率響應等技術指標均優於早期產品。同時滿足美國石油學會（API）為同類產品製定的670標準（第四版）。
為滿足各種測量方案的需要，我們提供了多種規格的電渦流傳感器，如按探頭規格（直徑）區分則可分為ENT100Φ5ｍｍ、ENT100Φ8ｍｍ、ENT100Φ11ｍｍ、ENT100Φ18ｍｍ、ENT100Φ25ｍｍ三種規格，如果按係統電纜總長（探頭電纜長度＋延伸電纜長度）區分則可分為5ｍ和9ｍ兩種類型，並提供DIN軌道安裝或底板螺釘安裝。
 |  |
ENT100係列電渦流傳感器由ENT100探頭、ENT100延伸電纜、ENT100前置器三部份組成。
ENT100探頭
探頭由電感、保護罩、不鏽鋼殼體、高頻電纜、高頻接頭等組成，根據不同的測量範圍，可以選用不同直徑規格（如：Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25ｍｍ）的探頭；根據不同的安裝要求，可以選用不同安裝方式（如：正裝、反裝、無螺紋）和1ｍ或0.5ｍ電纜長度的探頭；
ENT100延伸電纜
延伸電纜的兩端都安裝有SMA自鎖插頭，其中一頭配備了防油保護套，專用於保護自鎖插頭不受油汙介質汙染，以提高係統可靠性。延伸電纜長度可分為4ｍ、4.5ｍ、8ｍ、8.5ｍ四種。

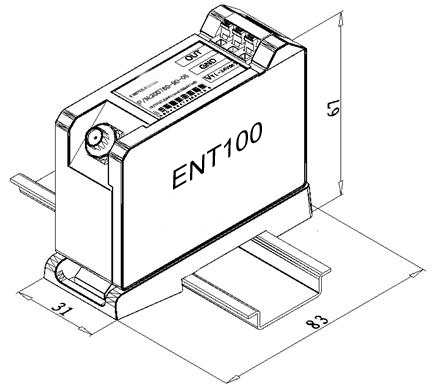

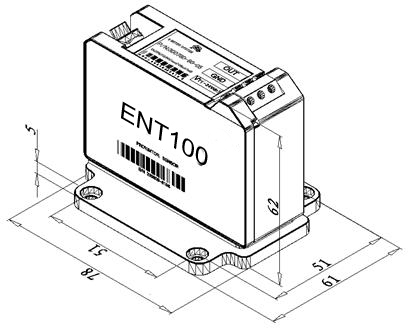

ENT100前置器
前置器是係統的核心部分，它包括了整個傳感器係統的振蕩、線性檢波、濾波、線性補償、放大等電路，與延伸電纜、探頭一起構成各種規格的ENT1000係列電渦流傳感器。拫據配用探頭的直徑規格，ENT1000前置器分為Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25ｍｍ三種規格，根據係統電纜總長（探頭電纜長度＋延伸電纜長度）ENT1000前置器分為5ｍ、9ｍ二種類型。
傳感器型號 | ENT100 Φ5mm | ENT100 Φ8mm | ENT100 Φ11mm | ENT100 Φ18mm | ENT100 Φ25mm | |
探頭直徑 | 5 | 8 | 11 | 18 | 27.1 | |
靜態線性範圍 | 2 | 2 | 4 | 10 | 12.7 | |
靜態靈敏度（V/mm）≤1.0% | 8 | 8 | 4 | 0.8 | ||
靜態幅值線性度 | ±1.0% | ±2.0% | ±5.0% | |||
動態幅值線性度 | ±10% | |||||
互換誤差 | ±5% | |||||
靜態零值誤差 | 0.5% | |||||
靜態幅值穩定度 | 0.5% | |||||
動態參考靈敏度誤差 | 3.0% | |||||
靜態幅值重複性 | 1.0% | |||||
頻率響應 | (0～15)kHz(0.5dB) (0～8)kHz(0.5dB) (0～3)kHz(0.5dB) | |||||
係統溫漂 | 0.1% | |||||
測量範圍中點間隙±5% | 1.5 | 1.5 | 3 | 6 | 9 | |
測量範圍中點電壓（V）±5% | -10 | -10 | -10 | -8 | -7.08 | |
被測物材料、形狀 | 金屬材料,基準材料為45＃鋼，軸,平麵,軸上測量盤 | |||||
軸的直徑不小於（mm） | 80 | |||||
測量盤直徑不小於 | 18 | 18 | 30 | 40 | 70 | |
電源電壓（V） | (-20～26)Vdc | |||||
功耗（mA） | 12 | 12 | 12 | 15 | 15 | |
輸出負載 | 10kΩ | |||||
標定時環境溫度 | （20±5）℃ | |||||
存儲 溫度 | 前置器 | -35℃～+100℃ | ||||
探頭 | -40℃～+177℃ | |||||
電纜 | -40℃～+177℃ | |||||
使用 溫度 | 前置器 | -30℃～+70℃ | ||||
探頭 | -40℃～+150℃ | |||||
電纜 | -40℃～+150℃ | |||||
係統總重(標準配置) | 500g±3% | 500g±3% | 500g±3% | 600g±3% | 700g ±3% | |
係統電纜總長±10% | 5ｍ或9ｍ | |||||
延伸電纜長度±5% | 4ｍ、4.5ｍ、8ｍ、8.5ｍ | |||||
探頭電纜長度±5% | 1ｍ、0.5ｍ | |||||
相對濕度(具有接頭保護時，無浸水) | 100％冷凝 | |||||
海拔高度限製 | <2000m | |||||
正常工作環境 | 無強磁場、無腐蝕性汽液體、無強振源 | |||||
危險工作環境 | ⅡA~ⅡC級、T1~T5組爆炸性氣體混合物的０區、１區、2區危險場所。 | |||||
外殼防護等級: | 不低於IP20 | |||||
傳感器外殼最高表麵溫度 | 不得超過135℃。 | |||||
絕緣電阻 | ＞500MΩ | |||||
絕緣強度 | ＞500V | |||||
機械性能
■ 探頭材質：聚苯硫醚（PPS）
■ 殼體材質：1Cr18Ni9Ti
■ 電纜材質：同軸屏蔽外包FEP外皮
■ 連接器材質：黃銅或鈹青銅鍍金
■ 前置器材質：ADC12
■ 鎧裝材質：高彈性AISI302SST不鏽鋼帶，包附FEP外皮
■ 探頭抗拉強度：保護罩到殼體之間最大30千克，保護罩到連接器最大20千克
■ 電纜最小彎曲半徑：25.4mm
■ 鎧裝電纜最小彎曲半徑：30mm
選型步驟：
1、根據需要測量的範圍參照傳感器線性量程選擇探頭規格（Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25mm）,再按照現場機械安裝的空間和結構確定探頭類型（如：正裝、反裝、無螺紋）與尺寸，然後選擇探頭電纜長度（1m、0.5m）。
2、根據現場測量點到前置器安裝點的距離確定係統電纜總長(5m、9m)。再選擇與探頭電纜長度（1m、0.5m）配套的延伸電纜長度（4ｍ、4.5ｍ、8ｍ、8.5ｍ）。
3、根據係統電纜總長（5ｍ、9ｍ）和探頭規格（Φ5ｍｍ、Φ8ｍｍ、Φ11ｍｍ、Φ18ｍｍ、Φ25mm）確定前置器的類型。
4、根據現場環境確定傳感器是否需要防爆認證。
為方便用戶選型,訂貨代號即是產品型號，詳細選型資料來電谘詢。
